Sablon PCB dengan Setrika Listrik

1. Cetak Layout PCB ke kertas ArtPaper dengan printer Laser.
2. Bersihkan PCB dengan ukuran sesuai kebutuhan (sama dengan layout) dan bersihkan PCB tersebut dengan menggunakan penghapus pensil.
3. Setelah siap, tempelkan (permukaan tembaga PCB ketemu gambar layout pada kertas) kertas yang ada gambar layout tadi (yang sudah diprint dengan printer laser) ke PCB.
4. Setrika kertas tersebut (PCB dijadikan alasnya) dan sedikit penekanan supaya menempel sempurna sekitar 10-15menit
5. Setelah selesai, tunggu hingga dingin dan rendam dalam air supaya kertas yang menempel terlepas.
6. Lepaskan secara perlahan kertas yang masih menempeh hingga hanya tersisa warna hitam dari layout.

7. PCB siap dicelup ke FECL atau pelarut PCB lainnya.

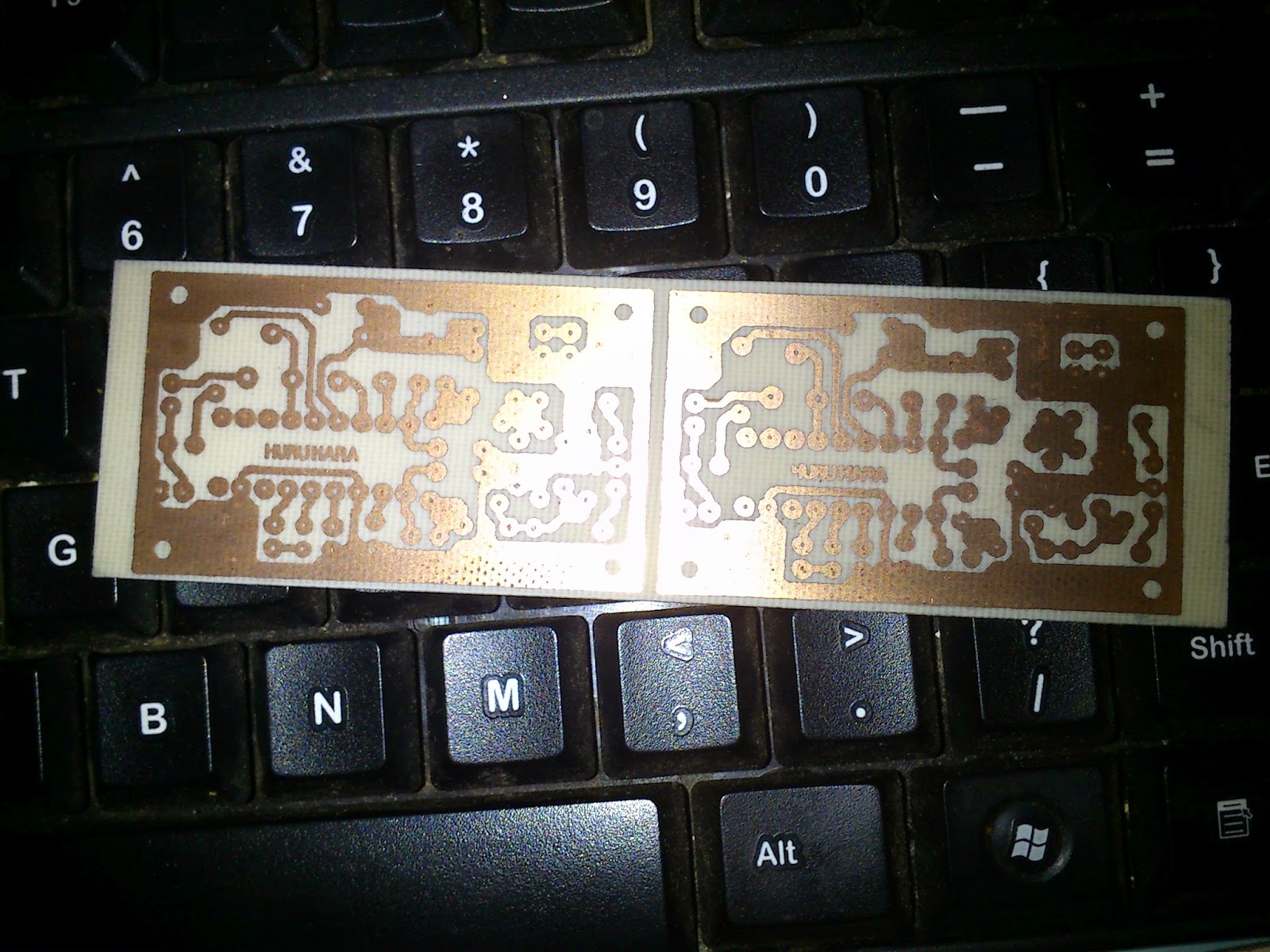

8. Setelah larut semua bagian PCB yang tidak diperlukan, cuci pcb dengan air bersih.

9. Bersihkan warna hitam yang menempel dengan bensin, tiner, abu gosok atau minyak tanah.



10. Proses pengeboran dimulai, dengan menggunakan minidrill (mata bor 0,8mm/1mm).



11. Sebelum perakitan alangkah baiknya PCB tadi disetrika kembali supaya benar-benar kering sehingga memudahkan proses perakitan.

 Perakitan selesai tinggal di Uji. Terima kasih.
